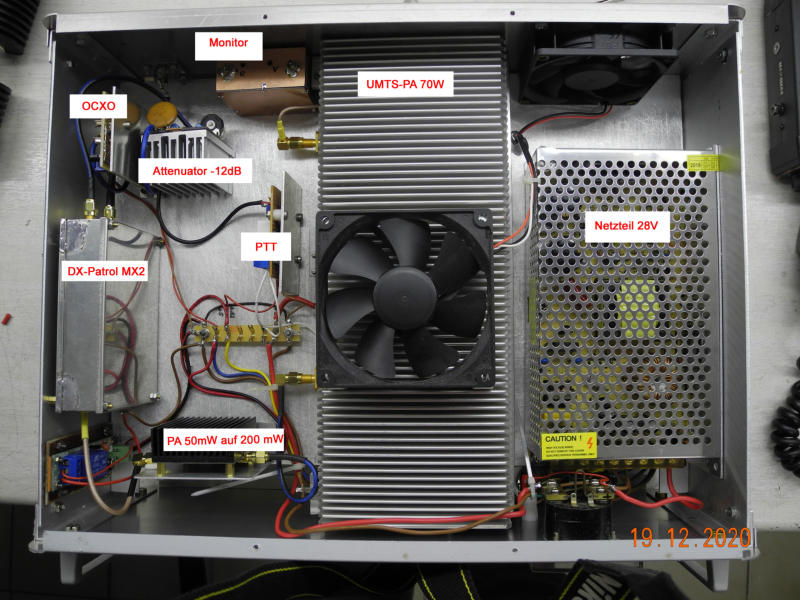

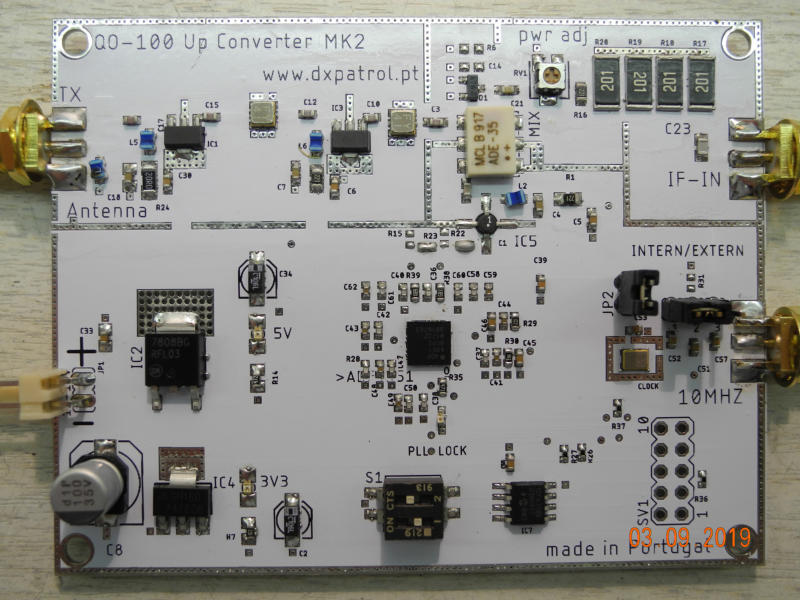

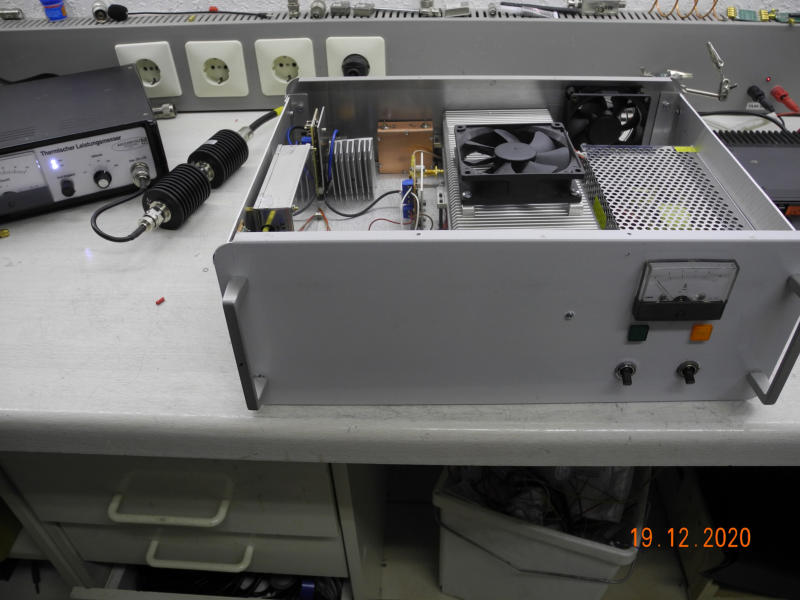

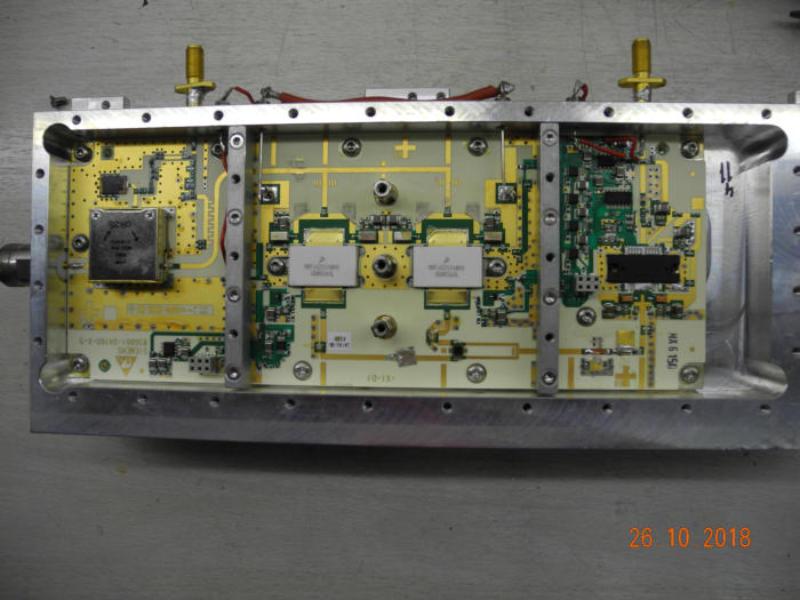

Dieses Projekt benutzt als Basis den MK2 von DX-Patrol (Bild 8). Auch hier reichte mir die Stabilität des Grundgerätes nicht aus. Deshalb wird eine externe Referenz aus einem 10 MHz-OCXO zugeführt. Der DX-Patrol ist für eine ZF von 144 MHz und 50 mW Ausgangsleistung eingestellt. Die 50 mW werden dann von einem Modul aus China (Chip RF 2126) auf 200 mW verstärkt. Eine nachgeschaltete, optimierte, UMTS-PA von Siemens (Bild 7)ermöglicht dann Ausgangsleistungen von bis zu 70 W. Am Ausgang verhindert noch sicherheitshalber ein schmalbandiges BPF (Bild 5) unerwünschte Aussendungen.

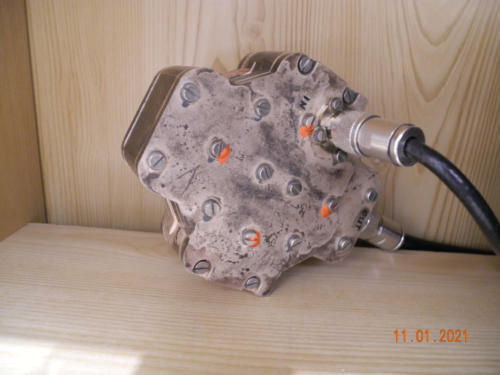

Bild 3

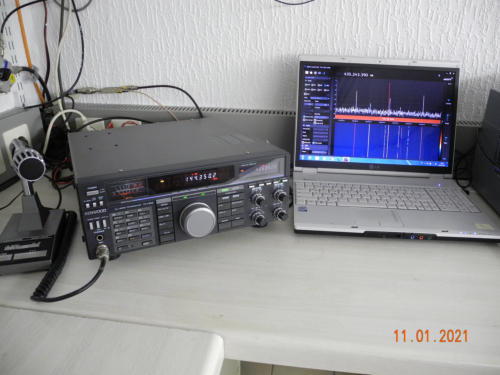

Bild 4

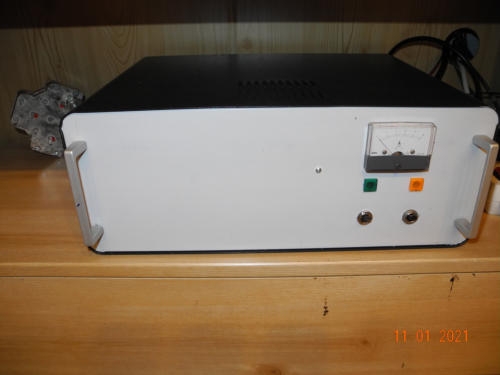

Bild 5
