2m-PA Baustein mit GS 31
DL 1 DAM
Kontakt: Info(at)dl1dam.de
German Amateur Radio Station
Fertigstellung: 2014 Steuerleistung: 45 Watt Output: 800 Watt Anodenspannung: 2.400 V (bei Vollausteuerung)

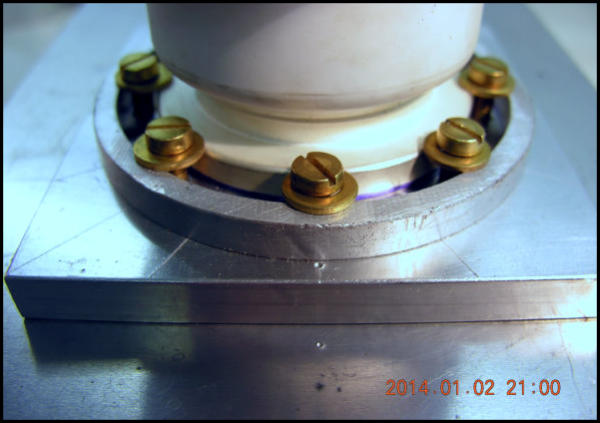

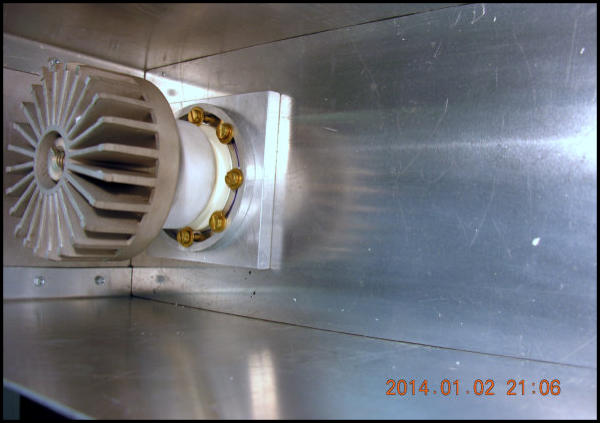

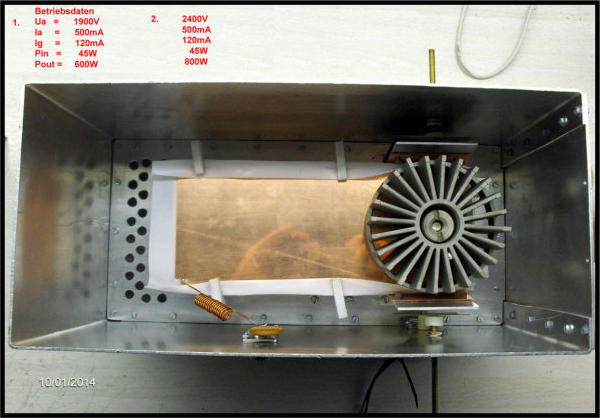

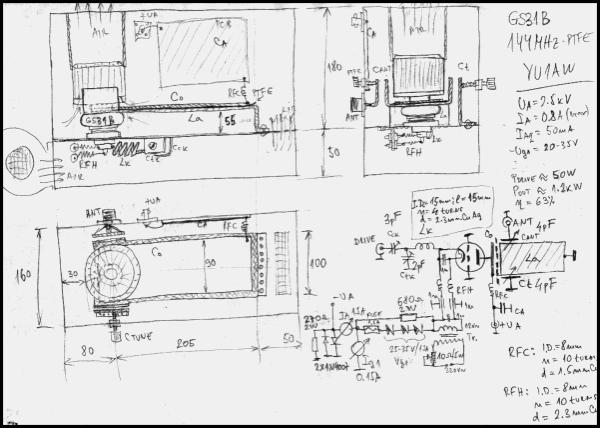

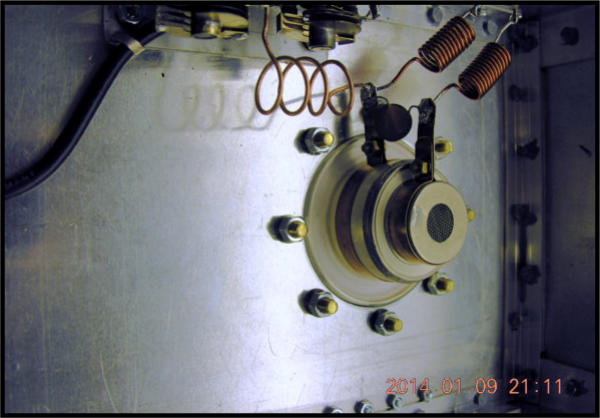

Als Grundlage für dieses Projekt diente wieder einmal ein Bauvorschlag von YU1AW  (siehe Foto). Die letzten Optimierungen sind noch nicht abgeschlossen. Die bis jetzt erreichten Daten sind im letzten Bild zu sehen. Im Endausbau wird die Kühlluft in den Anodenraum geblasen und über einen Teflonkamin nach außen geleitet. Ein kleiner Teil der Luft gelangt durch die Bohrungen in den Kathodenraum und kühlt damit die Röhrenunterseite.

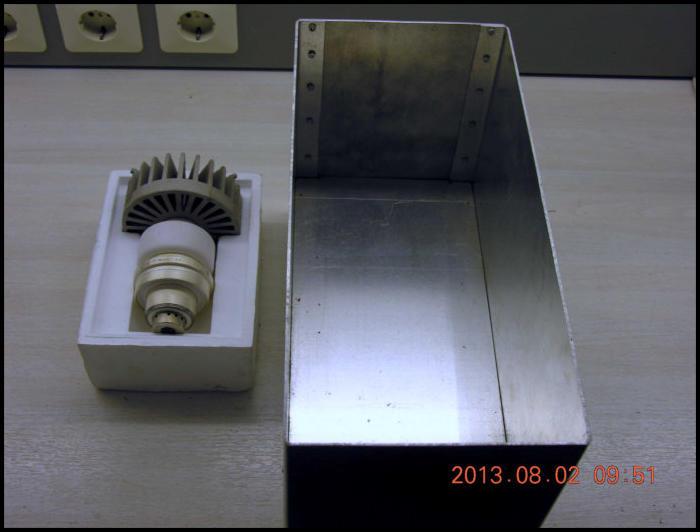

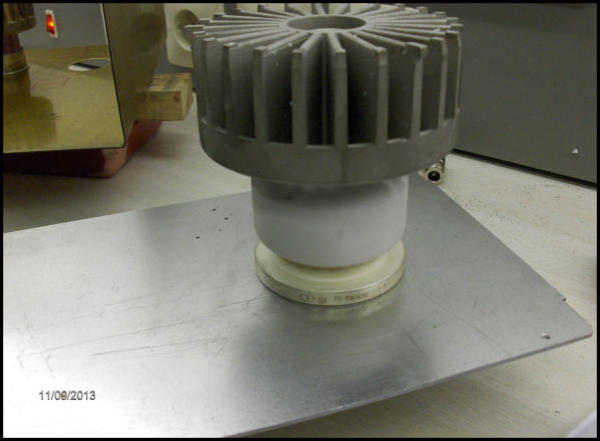

GS31b
