2m-PA mit 2xGI7b
Fertigstellung HF-Block :
12/2013
Steuerleistung:
45 Watt
Output:
700 Watt
Anodenspannung:
1.750 V
(bei Vollausteuerung)
Beschreibung:

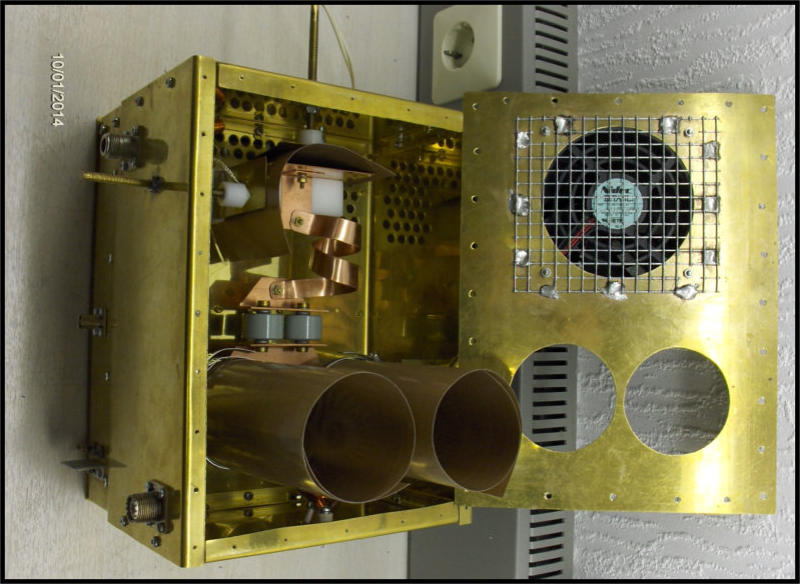

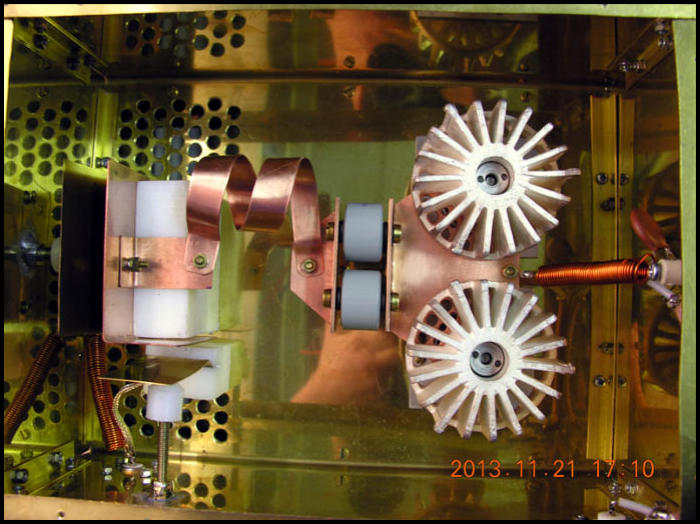

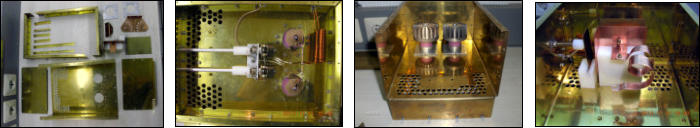

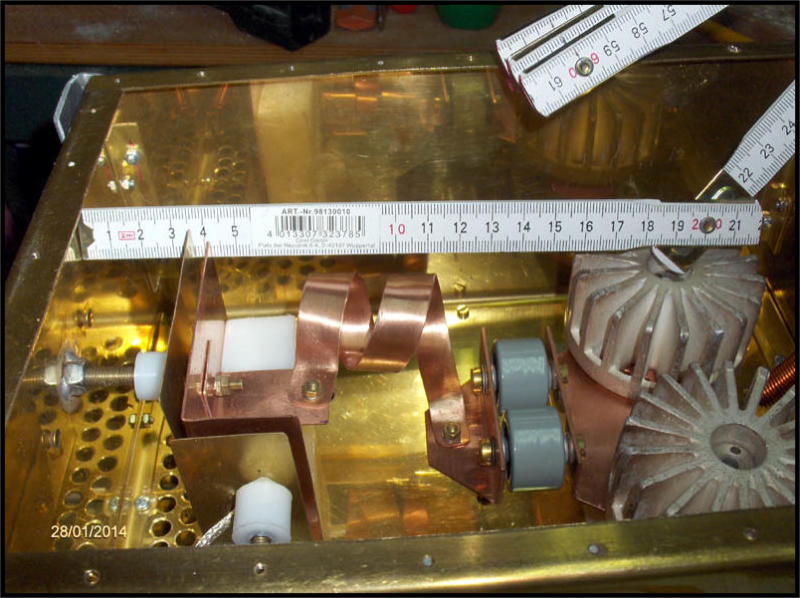

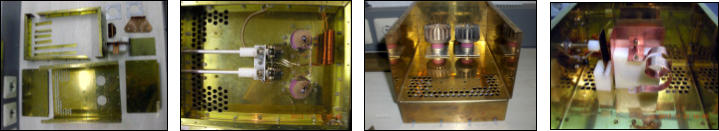

Nach vielen Bausteinen mit Tetroden sollte es jetzt eine PA mit Trioden werden. Die fehlenden stabilisierten Gitterspannungen

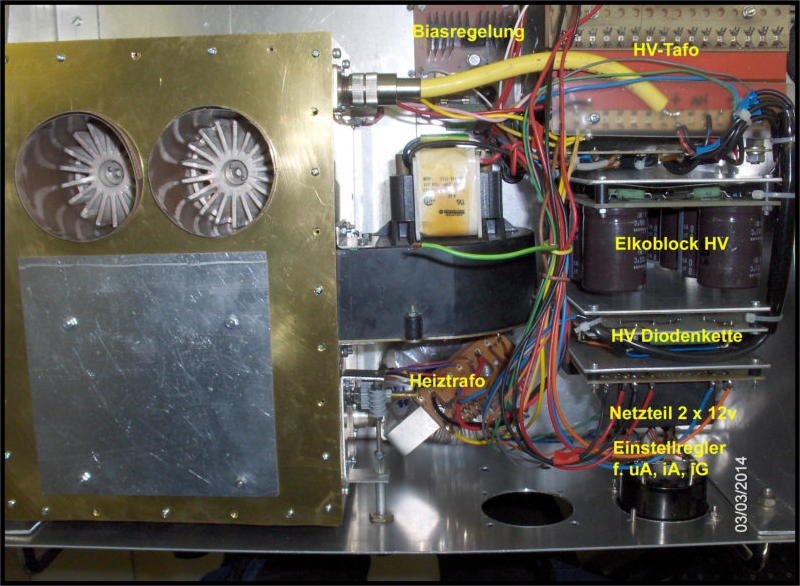

machten natürlich den Aufbau des Netzteiles einfacher. Für der Erzeugung der Gittervorspannung wurde eine übliche einfache
Transistorschaltung in der Kathodenzuleitung verwendet.

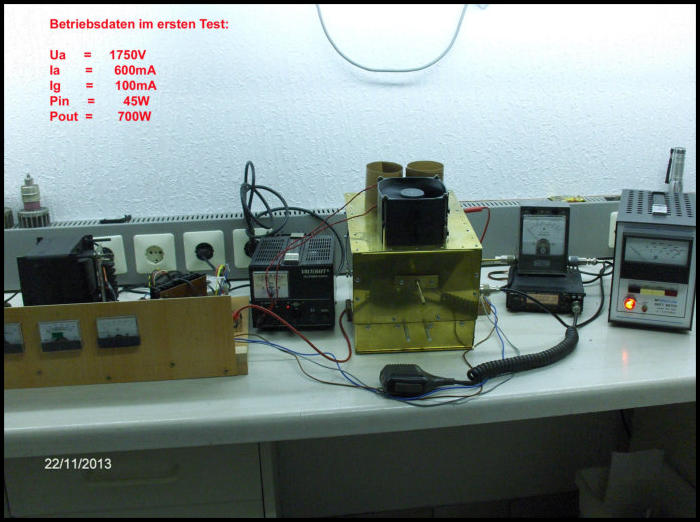

Die Betriebsdaten sind im Bild 6 aufgeführt.
Den maximalen Output habe ich bei einem maximalen Gitterstrom (2 x 70mA) begrenzt; mehr wollte ich den Röhren nicht
zumuten.
Da die Röhren oft lange Lagerzeiten hinter sich haben ist unbedingt angeraten diese mindestens zwei Tage ohne Anodenspannung
zu heizen (Gettern). Die Röhre ist dabei zu kühlen!

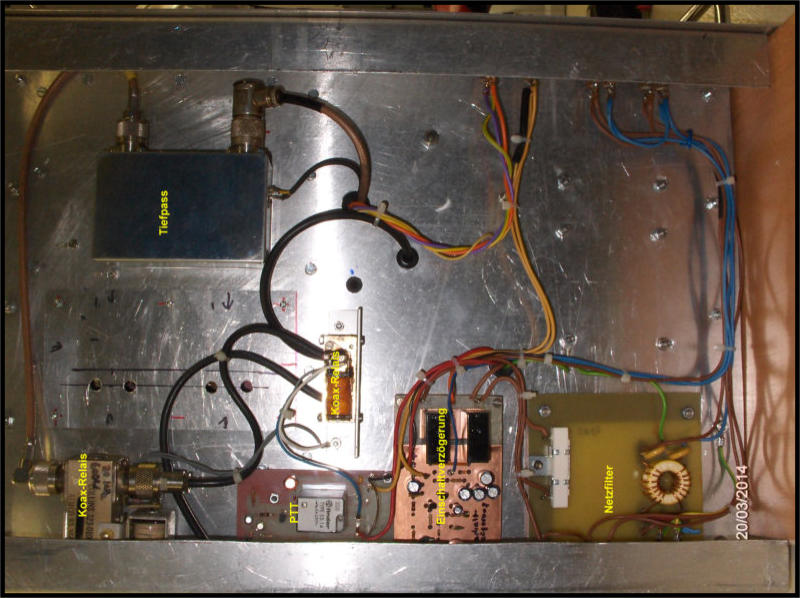

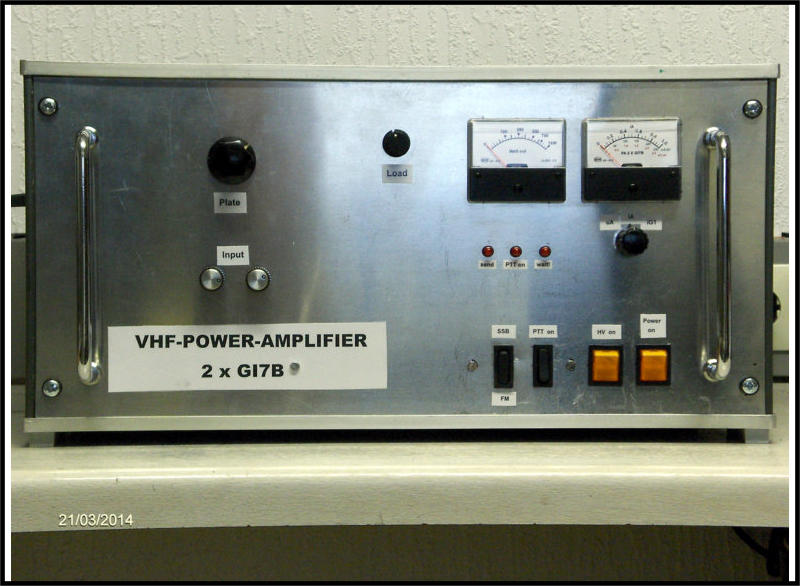

Fertigstellung PA:
03/2014
erreichte Daten:
Steuerleistung:
45W
Output:
630W
(nach Umschaltrelais und
Tiefpassfilter)
Input:
1024W
Eff.:
62%
