23cm PA mit Baustein von EME-Elektronik

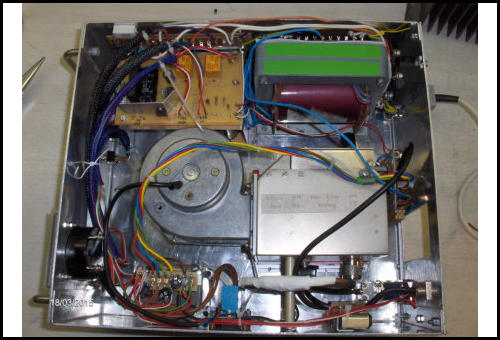

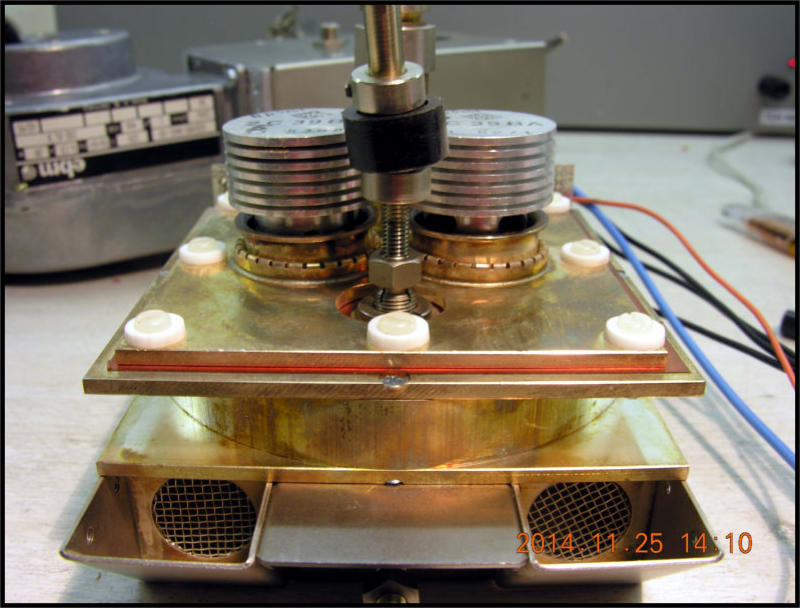

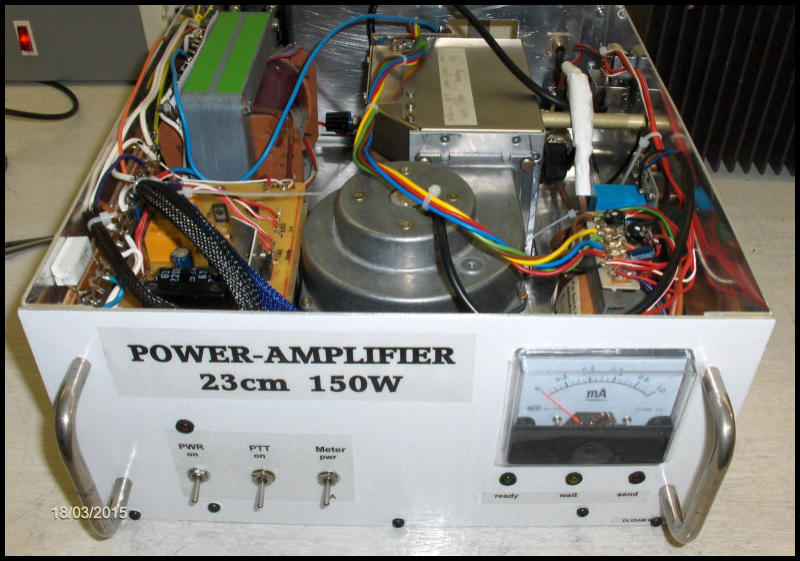

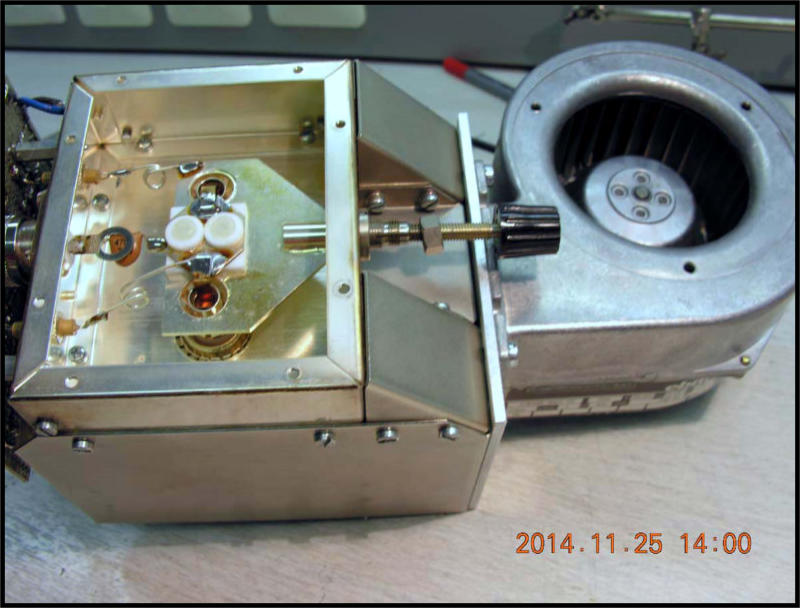

Wiederherstellung: 2015 Input: 10 Watt Output: 150 Watt Anodenspannung: 950V Beschreibung: Der Baustein wurde als “Reparaturobjekt” erstanden. Hauptsächlicher Fehler war die durchgeschlagene Kaptonfolie des Anoden-Cs. Es kam Folie mit 0,125mm zum Einsatz. Leider ist es mir bis jetzt nicht gelungen, neue Folie zu einem akzeptablen Preis zu erwerben. Deshalb habe ich 0,25mm Teflonfolie eingesetzt. Diese Folie setzte auch DJ9HO in seinen Projekten an dieser Stelle ein. Da ein passendes Gehäuse nicht aufzutreiben war, habe ich mir ein passendes aus 2mm ALU selbst gebogen. Nach Optimierung aller Abstimmregler wurde die angegebene Ausgangsleitung von 150W problemlos erreicht.
